SLG70-AC

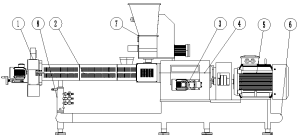

SLG70-AC型雙螺桿膨化食品生產線是采用國際先進的雙螺桿擠壓膨化技術，結合我公司多年來膨化食品技術研究的豐富經驗研制開發的適合我國國情的膨化食品設備。該設備的特點是：根椐市場的需求，可分別以玉米、大米、大豆、黑米、綠豆、蕎麥等五谷雜糧為原料，通過設備的強制擠壓、輸送、膨化、成型、干燥、噴油、調料及相應的輔助工藝加工而成的具有多種風味的膨化食品快餐粥（糊）。該生產線設計合理、自動化程度高、操作方便、占地面積小、節約能源、加工流失小，可對谷物進行深層次的再開發和應用。主機采用穩定可靠的變頻調速系統。該生產線屬國內先進水平，它的開發生產填補了國內小直徑雙螺桿膨化設備的空白，并被機電部中國包裝食品機械協會推薦為國內優質食品機械。

該生產主要功能之一：

大大簡化了傳統的膨化小食品加工工藝，采用玉米、大米、小米及蔬菜、海產品等原料，可生產多種風味、多種形狀的?！翱死埂薄ⅰ肮怨源唷?、“寶寶酥”、“麥圈”等市場流形的全膨化小食品。

該生產線主要功能之二：

可生產谷物顆粒粥及片粥產品，良好的復水性及外沖不爛，口感滑潤、良好、谷物味香濃。

該生產線主要功能之三：

可生產冷食類產品的充填料、糕點餡料及固體粉料類充料。大的冷食廠家，可利用設備生產雪糕、冰淇淋產品的充填料，能降低產品的成本，提高產品的檔次，增加料液的粘度及提高產品的膨化率，對產品的保型性，抗溶性及熱振蕩的穩定性均有好處，可加工糕點類產品的餡用料，使產品稚理穩定，口感風味獨特，且節約能源；可生產固體飲料類的填充物；如：花生奶粉、豆奶粉等產品；能為一些白酒廠家及釀造廠家處理原料，能縮短糖化時間，縮短發酵周期，提高設備利用率，且能提高產品效率。

雙螺桿擠壓系統主要部分由機筒、螺桿組成。兩螺桿均為單頭左旋，互相嚙合，同向旋轉。在工作過程中彼此刮研粘在螺桿上的物料向前推送，螺桿是螺距分別為56mm、48mm、40mm、36mm、28mm、24mm和20mm剪切段組合而成。所有螺紋為梯形螺紋，深度為12.5mm。其中螺桿前端24mm和20mm剪切段螺桿為易損件，可以拆卸更換。物料通過螺桿增加了對機筒的接觸面積，便于吸收外加熱，有利于物料的熟化；另一方面，通過最后一段剪切環螺桿時，物料能充分的受到剪切力的作用，增加內能，完成物料膨化。

潤滑系統是由油泵及油路組成。油泵型號為JCB22,流量為22升/分鐘。與分配箱連接，對分配箱各轉動部位強制潤滑、冷卻。

傳動系統中主驅動動力為專門定制的75kw三相異步電動機電機，動力進入分配箱分解為兩根同向旋轉的輸出軸；斜齒輪Z30與Z56是外嚙合，屬于三角傳動系統，兩個Z30斜齒輪各承載由螺桿傳來的扭矩和徑向推力。本機調速系統采用變頻調速技術，調整可靠，調節范圍大，運轉平穩。箱體內齒輪軸均采用最先進的串列推力圓柱滾子軸承組，，來確保設備的穩定性。

加熱系統加熱分為六個區域，每個區域各有8個不銹鋼加熱棒組合來控制，每個加熱棒功率為0.6KW，共28.8?KW。各區域溫度可獨立調整。

螺桿直徑：f70mm
長徑比:1:20
加工能力：150～250kg/h
溫控范圍：0～399℃
主驅動功率：55KW
加熱功率：24×6KW
調速方式：變頻調速
旋切驅動功率：75KW
油泵驅動功率：55KW

1、將生產線按附圖生產線平面布置圖安放在通風干燥處。

2、主機排列并安裝好位置打好地腳，其他設備調整地腳高度使其安放平穩，以防機體各部受力不均，影響設備正常運轉。

3、生產線各部分供電均安裝閘刀開關（或空氣開關等）與市電隔離保護，以便維修。

4、主機空載試機

檢查儲料筒和喂料螺桿內有無異物，應清理干凈。
調整送料裝置是否為正轉！
檢查主機電器件有無損壞、松動；
檢查主機機筒及螺桿內有無異物，應清理干凈；
檢查主機機筒及螺桿、螺筒的配合情況，手盤減速機連軸器（去掉模頭）運轉阻力較小且均勻，轉數圈，看有無廢料排出。
檢查喂料螺桿是否轉動順利。
將旋切刀上至工作位置，檢查刀片與模具有良好的接觸，是否轉動良好，否則進行重新調整。
檢查潤滑系統，連接是否正常，并加入適量32#機械油。

5、做完以上檢查及調整后，接通主機控制柜電源。

首先開啟送料開關，檢查正反轉及有無異常聲音，及時調整。
檢查潤滑系統，啟動“油泵”按鈕，油泵正轉，油泵電機運轉后，直至回油管有油回入油箱內，打開分配箱上蓋，檢查各滑動軸承是否出油，止推軸承潤滑點是否正常，根據油箱油位情況再加入適量機械油。
檢查主電機電源是否與油泵電源互鎖。
點動主電機，檢查電機三角帶啟動是否正常，開啟調速器，檢查電機是否正常運轉。
點動主電機，聽分配箱、螺桿螺筒內是否有異響。
將加熱旋鈕打在“ON”位置，檢查加熱系統情況。
啟動喂料電機轉動調速旋鈕，檢查喂料螺桿的運轉情況和方向。
啟動旋切電機，轉動調速旋鈕，檢查刀具工作是否正常。

（9）啟動主電機，由低速到高速，檢查電機調速系統工作是否正常。

6、生產線的其他輔助設備也要有一個空載試車的過程，檢查電機的轉向和有無機械卡阻。（詳見具體單機使用說明）

7、加載調試：

空載調試正常，主機上好模頭座和所用模具。

※連接好模頭座上的六個螺栓，以免影響出料！

主機預熱，為使機內溫度穩定，采用分段加熱法。

第一段設定： Ⅰ區100℃ ?Ⅱ區80℃　 Ⅲ區50℃

Ⅳ區30℃?Ⅴ區30℃?每次加熱后保溫10分鐘

第二段設定： Ⅰ區150℃ ?Ⅱ區100℃ ?Ⅲ區80℃

Ⅳ區50℃?Ⅴ區50℃?每次加熱后保溫10分鐘

第三段設定： Ⅰ區170℃ ?Ⅱ區150℃　 Ⅲ區120℃

Ⅳ區80℃Ⅴ區80℃?每次加熱后保溫10分鐘

主機開機之前必須先啟油泵，供油5分鐘后才可啟動主電機！
主機溫度上升到設定值之后，開啟主電機（此時油泵已開）到850轉，同時啟動喂料電機，下料的同時在進料口加入不少于500ml水，以便于出料；調節旋鈕有慢到快（0～400～600轉），待出料正常后電機轉速同時逐步提高到800轉～1000轉以上。
物料進入機筒后，主機電流會相應增大，觀察主機電流，在主機電流在90B之內可以適當增加喂料轉速，并同時把主電機逐步提高到900轉以上。要求喂料量以能滿足主機所需為原則，不能積料，也不能空料，加料時應時刻注意主電機電流表指示，一般控制在70~85B。

※主機工作電流不得大于90B！

物料從模頭處擠出正常（無異物，膨化良好）后，啟動旋切電機然后合上旋切機罩。調節電機轉速，直到切出所需長度和形狀。切斷的物料下落軌跡應為一條直線。
停機前，先減少喂料后加水500ml，然后停止喂料，待模頭不再出料時停主機卸模頭，卸下后開主機，把膨化的廢料從進料口加入，直到出料口出料后，待無粘料后停主機和強制喂料。清理模頭并涂上食物油，以備下次使用。

※切勿在電機電流高的情況下如出現堵料、出料不暢或因電器故障，斷電等開機運行。上述情況如出現，則應立即停機，卸下摸頭，人工盤動電機，直到阻力很小時，方可開動電機。如盤不動電機，可將三個區加熱至200℃左右，將機筒內物料燒糊冷卻后再盤皮帶輪，直至阻力很小時，方可開啟電機排出廢料。

其他設備調試安裝詳見其單機使用說明！

定期檢查各連接法蘭、分配箱、減速箱、推力箱的固定螺栓是否有松動，若有則予以緊固。
減速機應半年更換一次潤滑油，油面應在油標尺油位線之間，潤滑油為HJ—40、HJ—50號機械油。
推力箱、分配箱應兩個月清理一次，換潤滑油，以后半年一次，潤滑油為HJ—40號機械油。換完后；開機仔細聽分配箱里的軸承有無異常噪音。

※推力箱、分配箱必須定期檢查，否則易引起設備事故！

定期檢查旋切刀片工作情況，如已磨損請及時更換，以免影響產品成型質量。
長時間不開機，請將模頭、螺桿及其它部件涂油防銹。
機器的電器接線每周檢查一次，所有接線不得有松動、落塵等現象。每半年應檢查絕緣電阻（不大于5Ω）和接地電阻（不大于4Ω）。
運轉20天，應檢查分配箱內推力軸承磨損情況，如發現軸承磨損間隙過大，請及時更換，更換步驟如下：

打開分配箱上蓋，卸下連接段與分配箱的連接螺栓9-M24，卸下上箱體的連接螺栓6-M20，將上箱體和下箱體分離，這時可以看到分配箱兩根輸出軸的推力軸承和滾珠軸承。

※連接上、下箱體的定位銷不可丟失！

分配箱兩根輸出軸與擠壓腔兩根螺桿軸由花鍵套連接，要記下連接處的相對位置并做好記號。
將裝在機架上的擠壓腔連同連接套與分配箱分離，旋下鎖緊螺母，取下花鍵套。
取出分配箱輸出軸，檢查軸承磨損情況，如磨損過重則應更換。
按記號將輸出軸放入分配箱，清理上下箱體結合面并涂耐油密封膠，將上箱體和下箱體按定位銷合箱并擰緊鎖緊螺母。
將擠壓腔推到位，上緊連接套與分配箱9-M24螺栓。
空車運轉，檢查油路有無卡阻、泄漏，運轉是否正常，一切正常后可裝上分配箱防護罩。
